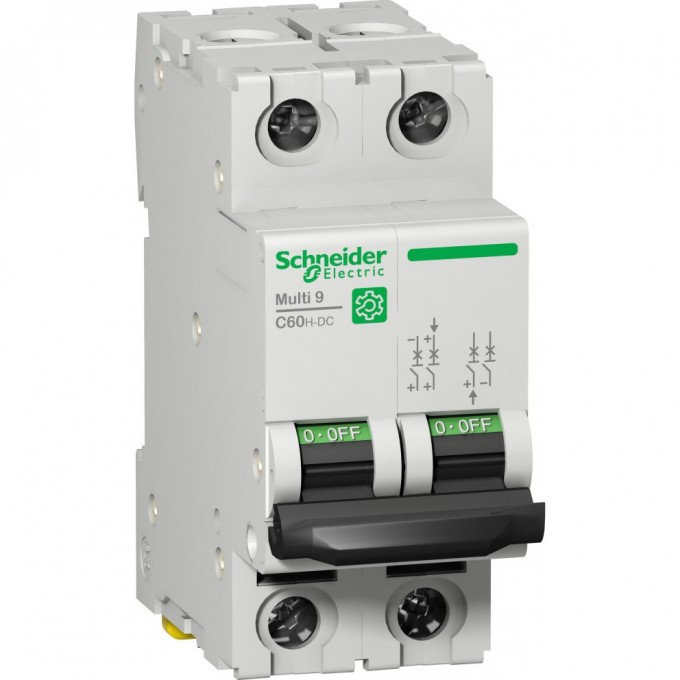

Автоматический выключатель SCHNEIDER ELECTRIC MULTI 9 C60H-DC 2П 20A C M9U21220

Автоматический выключатель SCHNEIDER ELECTRIC MULTI 9 C60H-DC 2П 20A C M9U21220

Артикул: M9U21220
20 520 руб.
Нет в наличии
Доставка вВологда
Почтой России (5-10 рабочих дней)0 руб.
Самовывоз из ПВЗ (3-7 рабочих дней)0 руб.

ХАРАКТЕРИСТИКИ

Сечение кабеля, AWG
- 18 to 4
Частота сети, Гц
- 50 to 60
Категория применения
- категория А в соответствии с EN/IEC 60947-2
Число защищенных полюсов
- 2
Код кривой
- C
Глубина устройства, мм
- 2.87
Отключающая способность
- 20 кА Icu в 220 V постоянный ток в соответствии с EN/IEC 60947-2<br>10 кА Icu в 440 V постоянный ток в соответствии с EN/IEC 60947-2<br>6 кА Icu в 500 V постоянный ток в соответствии с EN/IEC 60947-2<br>5 кА AIR в 12...500 V постоянный ток в соответствии с UL 1077<br>20 кА Icu в 220 V постоянный ток в соответствии с GB 14048.2<br>10 кА Icu в 440 V постоянный ток в соответствии с GB 14048.2<br>6 кА Icu в 500 V постоянный ток в соответствии с GB 14048.2
Высота устройства, мм
- 3.19
Соответствие требованиям по изоляции
- Да в соответствии с EN/IEC 60947-2
Код отключающей способности
- H
Ширина устройства, мм
- 1.42
Технология расцепителя
- термомагнитный
Цвет
- серый
Степень загрязнения
- 3 в соответствии с EN/IEC 60947-2
Область применения
- распределение
Серия
- Multi 9
Серия продукта
- Multi 9
Тип продукта
- миниатюрный автоматический выключатель
Степень защиты ip
- IP20 в соответствии с IEC 60529<br>IP40 (модульный шкаф) в соответствии с IEC 60529
Тип монтажа
- Защелка/DIN-рейка
Регламент reach
- Содержание особо опасных веществ не превышает пороговую величину
Соединения – клеммы
- зажим туннельного типа (верхняя или нижняя)1-25 мм² (AWG 18...AWG 4) - твердый, скрученный<br>зажим туннельного типа (верхняя или нижняя)1-16 мм² (AWG 18...AWG 6) - гибкий<br>зажим туннельного типа (верхняя или нижняя)1-16 мм² (AWG 18...AWG 6) - гибкий с наконечником<br>зажим туннельного типа (верхняя или нижняя) - 2 кабель (-и) 1-10 мм² (AWG 18...AWG 8) - твердый, скрученный<br>зажим туннельного типа (верхняя или нижняя) - 2 кабель (-и) 1-10 мм² (AWG 18...AWG 8) - гибкий<br>зажим туннельного типа (верхняя или нижняя) - 2 кабель (-и) 1-10 мм² (AWG 18...AWG 8) - гибкий с наконечником<br>зажим туннельного типа (верхняя или нижняя) - 3 кабель (-и) 1-1 мм² (AWG 18) - гибкий, скрученный
Информация об исключениях по регламенту rohs
- да
Электрическая износостойкость
- 3000 циклы 250 V постоянный ток L/R = 2 ms<br>6000 циклы 250 V постоянный ток
Не содержит ртути
- да
Стандарты
- EN/IEC 60947-2<br>GB 14048.2<br>UL 1077
Относительная влажность
- 95-95 % в 55-55 °C
Регламент rohs китая
- Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
Температура окружающей среды при хранении
- -40-85 °C
Директива ec rohs
- Соответствует
Наименование продукта
- Multi 9 C60H-DC
Краткое название устройства
- C60H-DC
Тип сети
- постоянный ток
Описание полюсов
- 2P
[ui] номинальное напряжение изоляции
- 500 В постоянный ток в соответствии с EN/IEC 60947-2
Шаг 9 мм
- 4
[ue] номинальное рабочее напряжение
- 220 V постоянный ток<br>440 V постоянный ток<br>500 V постоянный ток
[in] номинальный ток
- 20 А в 25 °C в соответствии с EN/IEC 60947-2
Монтажная опора
- DIN-рейка
Тип привода
- тумблер
Тип контактов
- Туннельное соединение
Weee
- На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Длина зачистки проводов
- 14 мм для верхняя или нижняя соединение
Сертификация
- IEC<br>CCC<br>UR
Не содержит особо опасных веществ согласно декларации reach
- да
Рабочая температура окружающей среды
- -25-70 °C
Момент затяжки
- 2.5-2.5 Н-м верхняя или нижняя
Индикатор положения контакта
- да
Механическая износостойкость
- 20000 циклы
Возможность блокировки
- блокируется навесным замком
Защита от замыкания на землю
- без
[ics] номинальная рабочая отключающая способность
- 7.5 кА 75 % в соответствии с EN/IEC 60947-2 - 440 V постоянный ток<br>4.5 кА 75 % в соответствии с EN/IEC 60947-2 - 500 V постоянный ток<br>15 кА 75 % в соответствии с EN/IEC 60947-2 - 220 V постоянный ток<br>7.5 кА 75 % в соответствии с GB 14048.2 - 440 V постоянный ток<br>4.5 кА 75 % в соответствии с GB 14048.2 - 500 V постоянный ток<br>15 кА 75 % в соответствии с GB 14048.2 - 220 V постоянный ток
Исполнение выключателя
- защелкивающийся
[up] номинальное импульсное выдерживаемое напряжение
- 6 кВ в соответствии с EN/IEC 60947-2
Предел срабатывания электромагнитного расцепителя
- 7...10 x In постоянный ток
Индикатор наличия напряжения
- индикация ВКЛ/ВЫКЛ
Теплоотдача
- 6-6 Вт в 440 V - 20 А
Подготовка к работе в тропических условиях
- 2 в соответствии с IEC 60068-2<br>2 в соответствии с GB 14048.2
Гарантия
- 18 месяцев
Особенности
- Миниатюрные

ОПИСАНИЕ

Автоматический выключатель Schneider Electric Multi 9 C60H-DC 2П 20A C применяется в цепях постоянного тока для защиты от перегрузки и короткого замыкания. Модель рассчитана на постоянный ток и срабатывание в диапазоне 7...10 x In, что позволяет отсекать короткие замыкания, не реагируя на рабочие пусковые токи. Выключатель крепится на DIN-рейку защёлкиванием, что упрощает монтаж в щите. Индикатор положения контакта показывает, замкнута цепь или разомкнута, а зелёная полоса обеспечивает физический разрыв контактов — это даёт возможность безопасно работать на участке ниже выключателя. Устройство блокируется навесным замком, чтобы исключить случайное включение во время обслуживания. Корпус рассчитан на работу при температуре окружающей среды от -25 до 70 °C и относительной влажности 95 % при 55 °C. Механическая износостойкость — 20000 циклы. Изделие соответствует директиве Ec RoHS и регламенту Reach, не содержит ртути; по регламенту RoHS Китая продукт вне сферы его действия.
