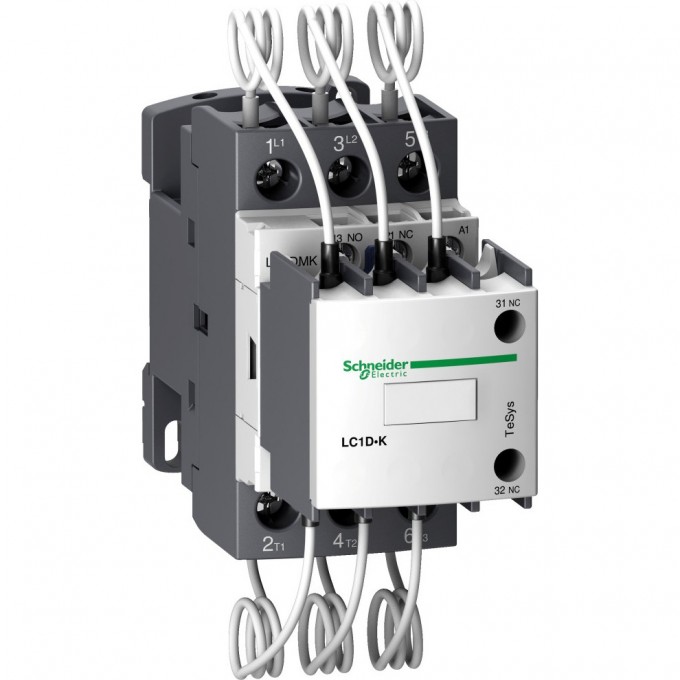

Контактор для коммутации конденсаторных батарей SCHNEIDER ELECTRIC TESYS 220V50ГЦ,25kVAR LC1DMKM7

Контактор для коммутации конденсаторных батарей SCHNEIDER ELECTRIC TESYS 220V50ГЦ,25kVAR LC1DMKM7

Артикул: LC1DMKM7
16 920 руб.
Нет в наличии
Доставка вВологда
Почтой России (5-10 рабочих дней)0 руб.
Самовывоз из ПВЗ (3-7 рабочих дней)0 руб.

ХАРАКТЕРИСТИКИ

Количество вспомогат. нормально замкнутых (НЗ) контактов
- 2
Количество вспомогат. нормально разомкнутых (НО) контактов
- 1
Количество нормально замкнутых (НЗ) силовых контактов
- 2
Количество нормально разомкнутых (НО) силовых контактов
- 3
Номинальная полная мощность при 400 В 50 Гц, кВАр
- 25
Тип напряжения управления
- AC
Тип подключения силовой электрич. цепи
- Винтовое соединение
Напряжение цепи управления
- 220 В переменный ток 50/60 Гц
Применение контактора
- компенсация реактивной мощности
Категория применения
- AC-6B
Вспом. контакты, доступные на каждом контакторе
- 1 Н.О. + 2 Н.З. для цепь сигнализации<br>3 НО опережающий контакт сигнализации включения для силовая цепь
Тип цепи управления
- пер. ток в 50/60 Гц
Номинальная реактивная мощность
- 14 кВАр в 230-230 В переменный ток 50/60 Гц в <60 °C<br>25 кВАр в 400-415 В переменный ток 50/60 Гц в <60 °C<br>27 кВАр в 440-440 В переменный ток 50/60 Гц в <60 °C<br>42 кВАр в 660-690 В переменный ток 50/60 Гц в <60 °C
Конфигурация главных контактов
- 3 Н.О.
Серия
- TeSys
Серия продукта
- TeSys D
Тип продукта
- контактор для коммутации конденсаторов
Степень защиты ip
- IP2x в соответствии с IEC 60529<br>IP2x в соответствии с VDE 0106
Регламент reach
- Содержание особо опасных веществ не превышает пороговую величину
Соединения – клеммы
- цепь управления: винтовой зажим 1 1-4 мм² - жесткость кабеля: жесткий кабель без наконечника<br>цепь управления: винтовой зажим 2 1-4 мм² - жесткость кабеля: жесткий кабель без наконечника<br>цепь управления: винтовой зажим 2 1-4 мм² - жесткость кабеля: гибкий без наконечника<br>цепь управления: винтовой зажим 2 1-2.5 мм² - жесткость кабеля: гибкий с кабельным наконечником<br>силовая цепь: винтовой зажим 1 2.5-16 мм² - жесткость кабеля: жесткий кабель без наконечника<br>силовая цепь: винтовой зажим 2 2.5-6 мм² - жесткость кабеля: жесткий кабель без наконечника<br>силовая цепь: винтовой зажим 1 1.5-10 мм² - жесткость кабеля: гибкий без наконечника<br>силовая цепь: винтовой зажим 2 1.5-6 мм² - жесткость кабеля: гибкий без наконечника<br>силовая цепь: винтовой зажим 1 1-10 мм² - жесткость кабеля: гибкий с кабельным наконечником<br>силовая цепь: винтовой зажим 2 1-4 мм² - жесткость кабеля: гибкий с кабельным наконечником<br>цепь управления: винтовой зажим 1 1-4 мм² - жесткость кабеля: гибкий с или без кабельного наконечника
Информация об исключениях по регламенту rohs
- да
Электрическая износостойкость
- 300000 циклы при Ue 400 V<br>200000 циклы при Ue 690 V
Не содержит ртути
- да
Стандарты
- UL 60947-4-1<br>CSA C22.2 No 60947-4-1<br>IEC 60947-4-1
Рабочая температура
- -5-60 °C
Регламент rohs китая
- Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
Температура окружающей среды при хранении
- -60-80 °C
Профиль кругооборота
- ENVEOLI1503009EN
Директива ec rohs
- Соответствует
Защитное исполнение
- TH в соответствии с IEC 60068-2-30
Наименование продукта
- TeSys LC1D.K
Краткое название устройства
- LC1DMK
Описание полюсов
- 3P
[ue] номинальное рабочее напряжение
- силовая цепь: <= 690 V переменный ток 50/60 Гц
Код совместимости
- LC1D
Монтажная опора
- монтаж на панель<br>DIN-рейка
Сертификаты
- CCC<br>EAC<br>CSA<br>IEC<br>KC<br>UL
Weee
- На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Экологическая отчетнсть
- ENVPEP1503009EN
Статус устойчивого продукта
- Грин Премиум продукция
Момент затяжки
- цепь управления: 1.7 Н-м - винтовой зажим<br>силовая цепь: 2.5 Н-м - винтовой зажим
Максимальная частота коммутации
- 240 цикл/ч
Положение устройства в системе
- обрыв линии<br>перебой внутреннего треугольника
Тип вспом. контактов
- тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1<br>тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1
Рабочая высота
- 3000 м без ухудшения номинальных значений
Гарантия
- Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки

ОПИСАНИЕ

Контактор LC1DMKM7 из линейки TeSys LC1D.K предназначен для коммутации конденсаторных батарей в установках компенсации реактивной мощности. Категория применения AC-6B и положение устройства в системе — обрыв линии или перебой внутреннего треугольника — соответствуют работе с ёмкостной нагрузкой, где обычные контакторы быстро выходят из строя из-за бросков тока при включении.

Номинальная реактивная мощность зависит от напряжения сети: 14 кВАр при 230 В, 25 кВАр при 400–415 В, 27 кВАр при 440 В и 42 кВАр при 660–690 В переменного тока 50/60 Гц — во всех случаях при температуре не выше 60 °C. Главные контакты — 3 Н.О., управление питается от цепи 220 В переменного тока 50/60 Гц. Рабочая температура окружающей среды — от -5 до 60 °C, максимальная частота коммутации — 240 цикл/ч.

Монтаж возможен на панель или на DIN-рейку. Присоединение силовой и контрольной цепи — винтовыми зажимами с моментом затяжки 2,5 Н-м и 1,7 Н-м соответственно. Исполнение по защите от воздействия среды — TH в соответствии с IEC 60068-2-30; изделие соответствует директиве EC RoHS и не содержит ртути.
