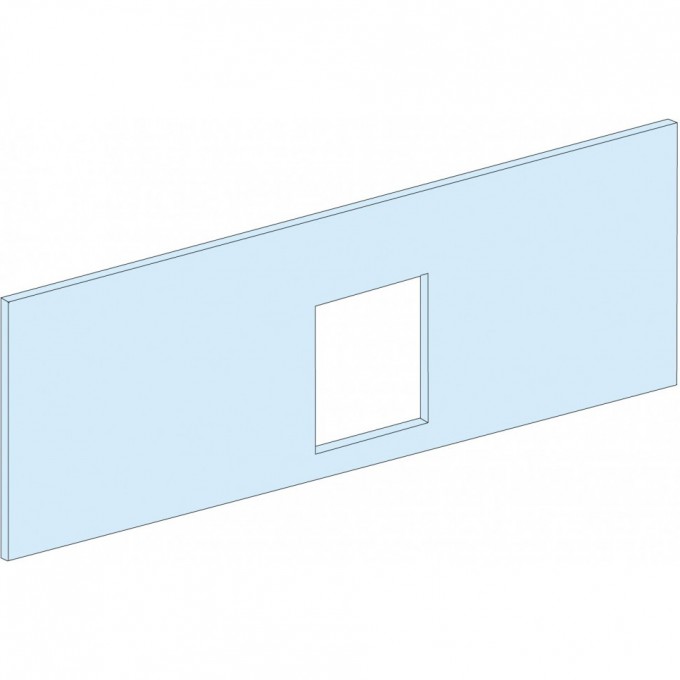

Передняя панель SCHNEIDER ELECTRIC PRISMA для горизонтальной СТАЦ. NSX250 с поворотной рукояткой 03232

Передняя панель SCHNEIDER ELECTRIC PRISMA для горизонтальной СТАЦ. NSX250 с поворотной рукояткой 03232

Артикул: 03232
4 278 руб.
Нет в наличии
Доставка вВологда
Почтой России (5-10 рабочих дней)0 руб.
Самовывоз из ПВЗ (3-7 рабочих дней)0 руб.

ХАРАКТЕРИСТИКИ

Семейство продуктов
- Prisma G
Тип передней панели
- Вырез
Диапазон
- Prisma
Совместимость серий изделий
- Prisma Pack 250<br>Prisma G
Аксессуар / категория "отдельная деталь"
- Комплектующие для установки
Тип изделия или компонента
- Передняя панель
Количество вертикальных модулей (50 мм)
- 4
Цвет
- Белый RAL 9001
Обработка поверхности
- Smooth<br>Матовая
Регламент reach
- Продукт не содержит превышающее норму количество особо опасных веществ
Стандарты
- МЭК 61439-2<br>МЭК 61439-1
Защитное исполнение
- Электрофорезн. обработка и гор.-полимер. эпоксидно-полиэстр. порошковое покрытие
Описание полюсов
- 1x 3P : монтажная плата опора : NSX250 горизонтальная установка<br>1x 4P : монтажная плата опора : NSX100...160 горизонтальная установка<br>1x 3P : монтажная плата опора : CVS250 горизонтальная установка<br>1x 3P : монтажная плата опора : CVS100...160 горизонтальная установка<br>1x 4P : монтажная плата опора : NSX250 горизонтальная установка<br>1x 3P : монтажная плата опора : NSX100...160 горизонтальная установка<br>1x 4P : монтажная плата опора : CVS100...160 горизонтальная установка<br>1x 4P : монтажная плата опора : CVS250 горизонтальная установка
Сертификация
- ASEFA
Описание шкафа/ячейки
- Напольный шкаф - width 600 mm<br>Настенный шкаф - width 600 mm<br>Настенный корпус + канал - width 600 mm<br>Напольный корпус + 2 канала - width 600 mm
Ширина оболочки/шкафа
- 600 mm Prisma G Настенный шкаф Compact NSX100...160 Без Закрепленный Тумблерный переключатель Горизонтальная 4P 1 Connection block 5<br>600 mm Prisma G Напольный шкаф Compact NSX250 Без Закрепленный Тумблерный переключатель Горизонтальная 4P 1 Connection block 5<br>600 mm Prisma G Напольный корпус + 2 канала Compact NSX100...160 Без Закрепленный Обычная передняя поворотная рукоятка Горизонтальная 4P 1 Direct 4<br>600 mm Prisma G Напольный корпус + 2 канала Compact NSX250 Без Закрепленный Обычная передняя поворотная рукоятка Горизонтальная 4P 1 Direct 4<br>600 mm Prisma G Напольный корпус + 2 канала Easypact CVS100...160 Без Закрепленный Обычная передняя поворотная рукоятка Горизонтальная 3P 1 Direct 4<br>600 mm Prisma G Напольный шкаф Easypact CVS250 Без Закрепленный Обычная передняя поворотная рукоятка Горизонтальная 3P 1 Direct 6<br>600 mm Prisma G Напольный корпус + 2 канала Compact NSX250 Без Закрепленный Обычная передняя поворотная рукоятка Горизонтальная 3P 1 Direct 4<br>600 mm Prisma G Напольный корпус + 2 канала Compact NSX100...160 Без Закрепленный Тумблерный переключатель Горизонтальная 4P 1 Direct 4<br>600 mm Prisma G Настенный корпус + канал Compact NSX100...160 Без Закрепленный Обычная передняя поворотная рукоятка Горизонтальная 4P 1 Direct 4<br>600 mm Prisma G Напольный корпус + 2 канала Compact NSX100...160 Без Закрепленный Обычная передняя поворотная рукоятка Горизонтальная 3P 1 Direct 4<br>600 mm Prisma G Напольный корпус + 2 канала Compact NSX100...160 Без Закрепленный Тумблерный переключатель Горизонтальная 3P 1 Direct 4<br>600 mm Prisma G Напольный корпус + 2 канала Easypact CVS250 Без Закрепленный Обычная передняя поворотная рукоятка Горизонтальная 4P 1 Direct 4<br>600 mm Prisma G Напольный шкаф Compact NSX100...160 Без Закрепленный Тумблерный переключатель Горизонтальная 4P 1 Connection block 4<br>600 mm Prisma G Напольный корпус + 2 канала Easypact CVS250 Без Закрепленный Обычная передняя поворотная рукоятка Горизонтальная 3P 1 Direct 4<br>600 mm Prisma G Напольный шкаф Compact NSX100...160 Без Закрепленный Тумблерный переключатель Горизонтальная 3P 1 Connection block 4<br>600 mm Prisma G Напольный шкаф Easypact CVS100...160 Без Закрепленный Обычная передняя поворотная рукоятка Горизонтальная 3P 1 Direct 6<br>600 mm Prisma G Настенный корпус + канал Easypact CVS100...160 Без Закрепленный Обычная передняя поворотная рукоятка Горизонтальная 3P 1 Direct 4<br>600 mm Prisma G Настенный шкаф Easypact CVS250 Без Закрепленный Обычная передняя поворотная рукоятка Горизонтальная 3P 1 Direct 6<br>600 mm Prisma G Напольный корпус + 2 канала Easypact CVS100...160 Без Закрепленный Обычная передняя поворотная рукоятка Горизонтальная 4P 1 Direct 4<br>600 mm Prisma G Напольный шкаф Compact NSX250 Без Закрепленный Тумблерный переключатель Горизонтальная 3P 1 Connection block 5<br>600 mm Prisma G Настенный шкаф Compact NSX100...160 Без Закрепленный Тумблерный переключатель Горизонтальная 3P 1 Connection block 5<br>600 mm Prisma G Настенный корпус + канал Compact NSX250 Без Закрепленный Тумблерный переключатель Горизонтальная 4P 1 Direct 4<br>600 mm Prisma G Настенный шкаф Compact NSX250 Без Закрепленный Тумблерный переключатель Горизонтальная 3P 1 Connection block 5<br>600 mm Prisma Pack 250 Настенный шкаф Compact NSX250 Без Закрепленный Тумблерный переключатель Горизонтальная 3P 1 Connection block 6<br>600 mm Prisma G Настенный корпус + канал Compact NSX250 Без Закрепленный Обычная передняя поворотная рукоятка Горизонтальная 3P 1 Direct 4<br>600 mm Prisma G Напольный шкаф Compact NSX100...160 Без Закрепленный Тумблерный переключатель Горизонтальная 3P 1 Connection block 5<br>600 mm Prisma G Настенный шкаф Easypact CVS100...160 Без Закрепленный Обычная передняя поворотная рукоятка Горизонтальная 4P 1 Direct 6<br>600 mm Prisma G Настенный корпус + канал Compact NSX250 Без Закрепленный Тумблерный переключатель Горизонтальная 3P 1 Direct 4<br>600 mm Prisma G Настенный шкаф Compact NSX250 Без Закрепленный Тумблерный переключатель Горизонтальная 4P 1 Connection block 5<br>600 mm Prisma G Настенный шкаф Enerlin&#039;&#039;X FDM121 Закрепленный Дистанционное управление Вертикальная 1<br>600 mm Prisma G Напольный шкаф Easypact CVS250 Без Закрепленный Обычная передняя поворотная рукоятка Горизонтальная 4P 1 Direct 6<br>600 mm Prisma G Настенный корпус + канал Compact NSX100...160 Без Закрепленный Тумблерный переключатель Горизонтальная 4P 1 Direct 4<br>600 mm Prisma Pack 250 Настенный шкаф Compact NSX100...160 Без Закрепленный Тумблерный переключатель Горизонтальная 3P 1 Connection block 6<br>600 mm Prisma G Настенный корпус + канал Compact NSX100...160 Без Закрепленный Тумблерный переключатель Горизонтальная 3P 1 Direct 4<br>600 mm Prisma G Настенный шкаф Easypact CVS100...160 Без Закрепленный Обычная передняя поворотная рукоятка Горизонтальная 3P 1 Direct 6<br>600 mm Prisma G Напольный шкаф Easypact CVS100...160 Без Закрепленный Обычная передняя поворотная рукоятка Горизонтальная 4P 1 Direct 6<br>600 mm Prisma G Настенный шкаф Compact NSX100...160 Без Закрепленный Тумблерный переключатель Горизонтальная 3P 1 Connection block 4<br>600 mm Prisma G Напольный шкаф Enerlin&#039;&#039;X FDM121 Закрепленный Дистанционное управление Вертикальная 1<br>600 mm Prisma Pack 250 Напольный шкаф Compact NSX250 Без Закрепленный Тумблерный переключатель Горизонтальная 3P 1 Connection block 6<br>600 mm Prisma Pack 250 Напольный шкаф Compact NSX100...160 Без Закрепленный Тумблерный переключатель Горизонтальная 3P 1 Connection block 6<br>600 mm Prisma G Настенный шкаф Compact NSX250 Без Закрепленный Тумблерный переключатель Горизонтальная 4P 1 Connection block 4<br>600 mm Prisma G Настенный корпус + канал Compact NSX250 Без Закрепленный Обычная передняя поворотная рукоятка Горизонтальная 4P 1 Direct 4<br>600 mm Prisma G Настенный шкаф Compact NSX250 Без Закрепленный Тумблерный переключатель Горизонтальная 3P 1 Connection block 4<br>600 mm Prisma G Настенный шкаф Compact NSX100...160 Без Закрепленный Тумблерный переключатель Горизонтальная 4P 1 Connection block 4<br>600 mm Prisma G Напольный корпус + 2 канала Compact NSX250 Без Закрепленный Тумблерный переключатель Горизонтальная 3P 1 Direct 4<br>600 mm Prisma G Настенный корпус + канал Easypact CVS100...160 Без Закрепленный Обычная передняя поворотная рукоятка Горизонтальная 4P 1 Direct 4<br>600 mm Prisma G Настенный корпус + канал Easypact CVS250 Без Закрепленный Обычная передняя поворотная рукоятка Горизонтальная 3P 1 Direct 4<br>600 mm Prisma G Напольный шкаф Compact NSX250 Без Закрепленный Тумблерный переключатель Горизонтальная 3P 1 Connection block 4<br>600 mm Prisma G Напольный корпус + 2 канала Compact NSX250 Без Закрепленный Тумблерный переключатель Горизонтальная 4P 1 Direct 4<br>600 mm Prisma G Напольный шкаф Compact NSX250 Без Закрепленный Тумблерный переключатель Горизонтальная 4P 1 Connection block 4<br>600 mm Prisma G Напольный шкаф Compact NSX100...160 Без Закрепленный Тумблерный переключатель Горизонтальная 4P 1 Connection block 5<br>600 mm Prisma G Настенный корпус + канал Easypact CVS250 Без Закрепленный Обычная передняя поворотная рукоятка Горизонтальная 4P 1 Direct 4<br>600 mm Prisma G Настенный шкаф Easypact CVS250 Без Закрепленный Обычная передняя поворотная рукоятка Горизонтальная 4P 1 Direct 6<br>600 mm Prisma G Настенный корпус + канал Compact NSX100...160 Без Закрепленный Обычная передняя поворотная рукоятка Горизонтальная 3P 1 Direct 4
Количество на один комплект
- Комплект из 1 шт.
Смонтированное устройство
- Compact : закрепленный NSX250 без защита от замыкания на землю - управление обычная передняя поворотная рукоятка - горизонтальная установка<br>Compact : закрепленный NSX100...160 без защита от замыкания на землю - управление тумблерный переключатель - горизонтальная установка<br>Compact : закрепленный NSX100...160 без защита от замыкания на землю - управление обычная передняя поворотная рукоятка - горизонтальная установка<br>Easypact : закрепленный CVS250 без защита от замыкания на землю - управление обычная передняя поворотная рукоятка - горизонтальная установка<br>Enerlin&#039;X : fixed FDM121 - control: remote control - vertical installation<br>Compact : закрепленный NSX250 без защита от замыкания на землю - управление тумблерный переключатель - горизонтальная установка<br>Easypact : закрепленный CVS100...160 без защита от замыкания на землю - управление обычная передняя поворотная рукоятка - горизонтальная установка
Тип присоединения
- Прямое присоединение<br>Connection block
Рабочее положение
- Горизонт.
Масса продукта
- 0.8 кг
Экологический профиль продукта
- Доступен
Инструкция по утилизация
- Не требует специальных действий для утилизации
Статус предложения
- Продукт категории Green Premium
Директива rohs
- Соответствует &amp;#xA0;- с&amp;#xA0; 0701 &amp;#xA0;-&amp;#xA0; Декларация о соответствии Schneider Electric
Период
- The warranty on the equipment is 18 months from the date of entry into service, as evidenced by a relevant document, but not more than 24 months from the date of delivery

ОПИСАНИЕ

Эта передняя панель предназначена для организации лицевой стороны низковольтного распределительного щита, когда требуется горизонтальная установка стационарных автоматических выключателей серии NSX250. Она решает задачу аккуратного и безопасного монтажа аппаратов в шкафах шириной 600 мм, обеспечивая защиту токоведущих частей и единый внешний вид панели. Конструкция рассчитана на прямое присоединение и совместима с напольными и настенными шкафами, а также с корпусами с кабельными каналами.

Панель изготовлена из стали с электрофоретической обработкой и гладким матовым эпоксидно-полиэфирным порошковым покрытием белого цвета RAL 9001. Такое покрытие устойчиво к механическим воздействиям и обеспечивает однородный цвет с другим оборудованием Prisma. Высота панели составляет 200 мм, что соответствует 4 вертикальным модулям по 50 мм.

Панель предназначена для использования в составе систем Prisma G и Prisma Pack 250 и поддерживает установку автоматических выключателей NSX100...160 и NSX250, включая исполнения с защитой от замыкания на землю. Совместимость подтверждена для различных схем полюсности — от 3P до 4P.
