Реле марки Schneider Electric выполняют разные функции в цепях управления: импульсные аппараты переключают освещение по команде кнопок, временные формируют задержку, промежуточные коммутируют контакты, а тепловые работают вместе с контакторами. Поэтому изделия сравнивают не по внешнему размеру, а по назначению, питанию катушки, контактам и диапазону рабочей настройки.
Acti9 iTL — импульсные аппараты для модульной установки. В каталоге есть варианты на 16 и 32 А, с одним или двумя нормально открытыми контактами, а также с сочетанием нормально открытого и нормально закрытого контакта. Управляющее питание различается: представлены версии на 230 В AC, 24 В AC и соответствующие значения постоянного тока.

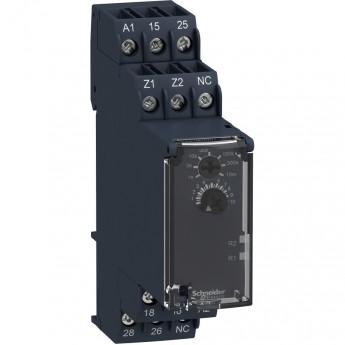

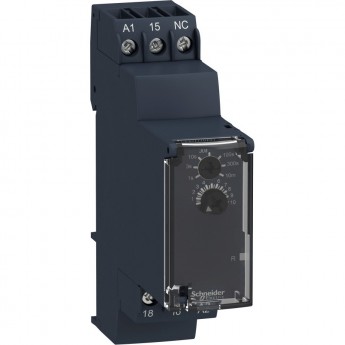

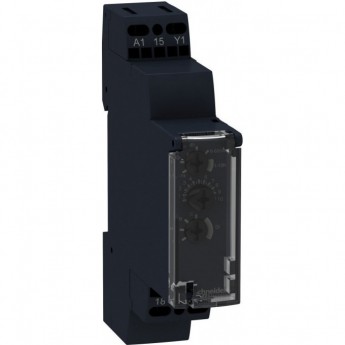

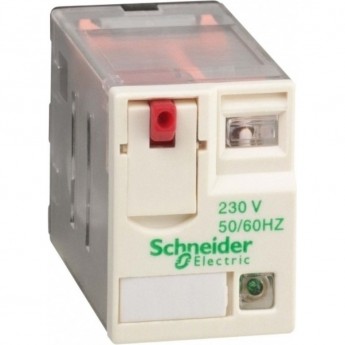

Zelio Time включает реле времени с разными режимами и диапазонами задержки. Промежуточное Zelio с двумя переключающими контактами рассчитано на катушку 24 В DC и комплектуется розеткой. Тепловое реле Schneider Electric DEKraft имеет регулируемый диапазон 14–18 А и предназначено для совместной работы с контактором соответствующего типоразмера.
| Тип | Серия | Что различает модели |
|---|---|---|
| Импульсное | Acti9 iTL | 16 или 32 А, состав контактов, питание управления |
| Временное | Zelio Time | функция времени и диапазон задержки |
| Промежуточное | Zelio | два переключающих контакта, катушка 24 В DC |
| Электротепловое | DEKraft | диапазон настройки 14–18 А, совместимость с контактором |
Реле времени Schneider Electric выбирают по требуемой логике: задержка включения, отключения или другой режим должны совпасть с алгоритмом шкафа. Импульсная модель решает иную задачу — меняет состояние контактов после управляющего импульса. Одинаковая ширина корпуса не делает эти аппараты взаимозаменяемыми.
Модульные Acti9 устанавливают рядом с другими аппаратами на DIN-рейке, а промежуточное Zelio работает через отдельную розетку. У Schneider Electric семейства различаются не только корпусом: импульсная, временная и промежуточная функции требуют собственной схемы клемм. Серия выбирается после чтения электрической схемы шкафа.
Сначала определяют функцию в электрической схеме. Для управления одной группой света из нескольких кнопочных постов подходит импульсный аппарат. Когда требуется выдержка времени, нужен Zelio Time с подходящим режимом. Промежуточная модель разделяет цепь управления и коммутируемые контакты, а тепловая защищает электродвигатель совместно с контактором.
Напряжение катушки или управляющего входа должно соответствовать цепи управления. Acti9 iTL встречается в версиях для 230 В AC и для 24 В AC; указываются также допустимые значения DC. Подавать другое напряжение нельзя. Для Zelio на 24 В DC отдельно учитывают постоянный ток и полярность согласно схеме.
Состав контактов читают до монтажа. Обозначение 1НО означает один нормально открытый контакт, 2НО — два, а 1НО+1НЗ — сочетание двух состояний. Номинальный ток относится к допустимой коммутации, но реальная нагрузка зависит от её типа и категории применения.

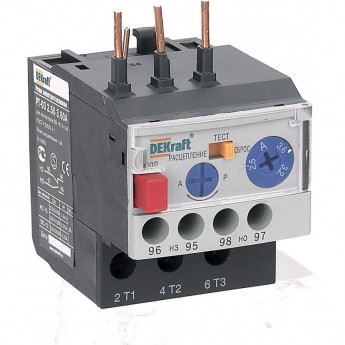

Электротепловую модель Schneider Electric на 14–18 А настраивают под двигатель и сочетают с совместимым контактором. Она не заменяет защиту от короткого замыкания. При сборке шкафа сохраняют доступ к регулировке, клеммам и кнопке возврата, если она предусмотрена конструкцией.
Для замены записывают напряжение катушки, число контактов и их исходное состояние. Затем сравнивают установочный формат и назначение клемм. Документация Schneider Electric нужна для проверки схемы, потому что похожие по размеру аппараты могут выполнять разные временные или импульсные функции.
Магазин официального дилера предлагает оригинальные аппараты Schneider Electric с гарантией изготовителя; заказы отправляются по России. При заказе указывают функцию, питание управления, состав контактов, коммутируемый ток и требуемую серию. Для тепловой модели дополнительно сверяют диапазон настройки и совместимость с контактором.
Комплект заказа проверяют по маркировке Schneider Electric до отправки покупателю. Перед отправкой реле сверяют с указанным напряжением конкретной цепи управления.
Оно меняет состояние выходного контакта после краткого управляющего импульса. Это позволяет подключить несколько кнопок к одной цепи освещения без установки обычных переключателей в каждой точке. Питание управления и допустимую нагрузку сверяют по маркировке выбранного аппарата.
Временной аппарат выполняет заданную функцию с задержкой или выдержкой, а импульсный переключает состояние по команде. У Zelio Time выбирают временной режим и диапазон, у Acti9 iTL — питание катушки, ток и состав контактов.
Нормально открытый контакт разомкнут без управляющего воздействия, нормально закрытый — замкнут. После срабатывания состояния меняются. Обозначения 1НО, 2НО или 1НО+1НЗ показывают число и исходное положение контактных групп выбранного реле управления.
Диапазон позволяет установить ток срабатывания в соответствии с защищаемым электродвигателем. Модель на 14–18 А выбирают только для значения внутри этого интервала. Также проверяют совместимость с контактором и наличие отдельной защиты от короткого замыкания.
